INFORMACIÓN GRÁFICA – DESCRIPCIÓN DEL SISTEMA
SISTEMA DE APOYO
El marco de soporte principal de la casa prefabricada está compuesto por un perfil galvanizado realizado en una máquina formadora de rodillos; rodamiento de perfiles en «H» de chapa galvanizada con una máquina perfiladora de rodillos (utilizada para la producción de estructuras de soporte).

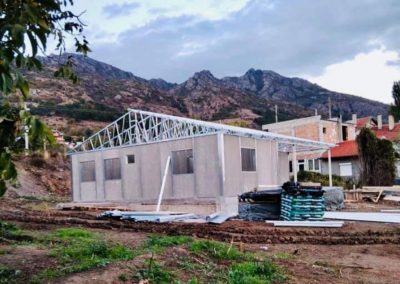

Las estructuras de carga horizontales del techo, que están hechas con una máquina formadora de rodillos, se utilizan para conectar las estructuras de soporte y fortalecer la estructura.

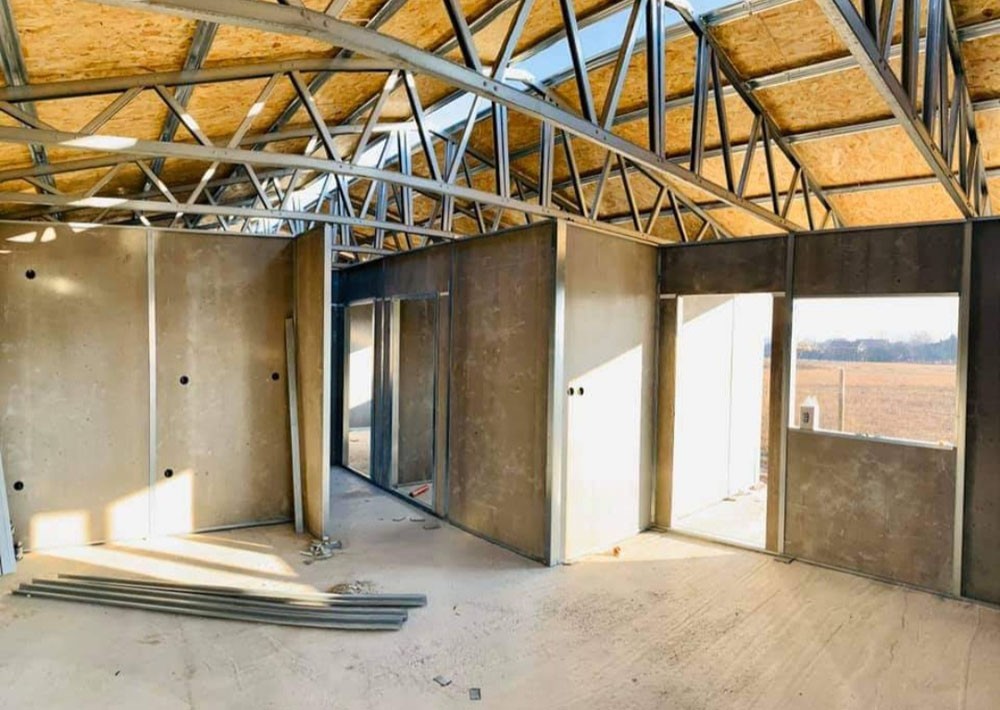

ESTRUCTURA METÁLICA
La metodología de distribución del material de una casa prefabricada se elabora mediante el método de cálculo Sap 2000, y la estructura se diseña en el programa Autocad y juega como fotos. Todo el sistema de transporte consta de modelos especiales de perfiles galvanizados H, C, U, fabricados en la máquina formadora de rodillos.

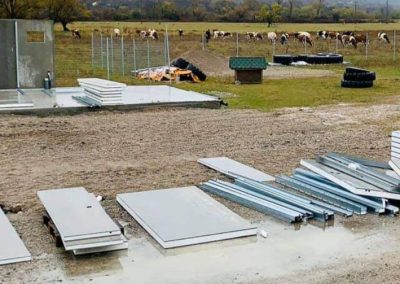

PLAN de una casa prefabricada
Las estructuras prefabricadas están disponibles con un ancho y largo de 125 cm. Las estructuras prefabricadas están disponibles en modulación de 4 paneles diferentes.
El panel exterior de la puerta (90 kg) es la parte más pesada, producido con un panel de pared completo, un panel de ventana, un panel de pared con una pequeña ventana y un panel de puerta.

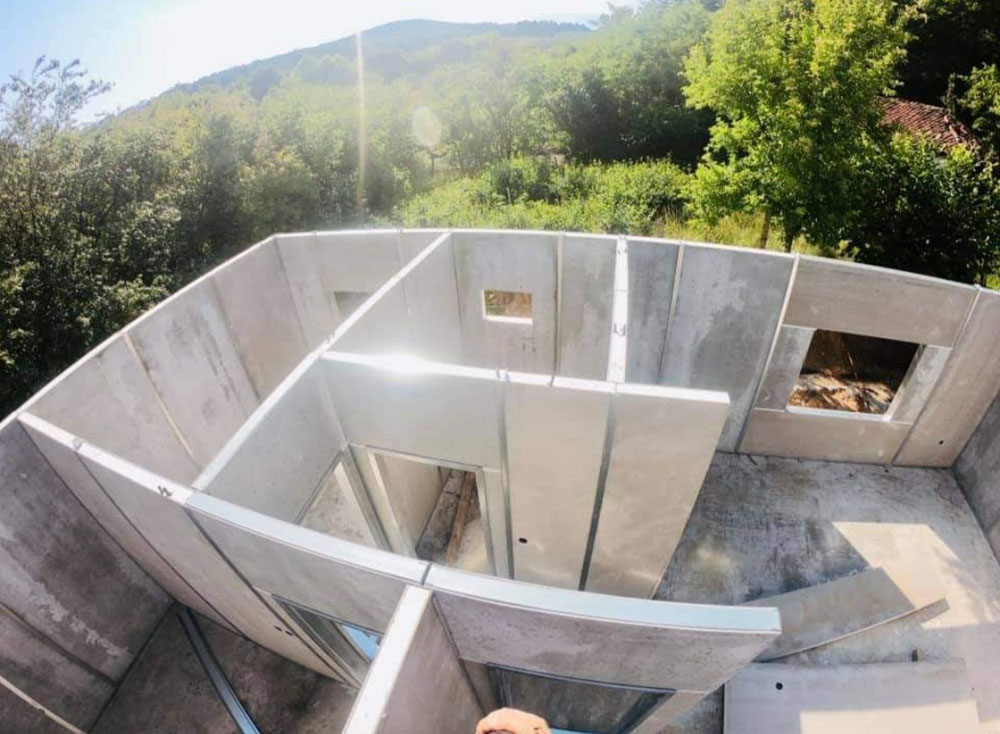

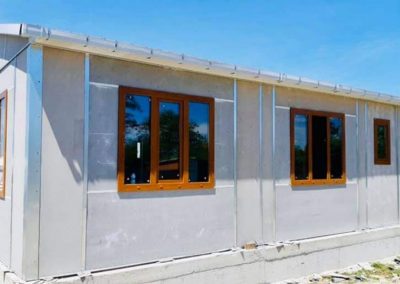

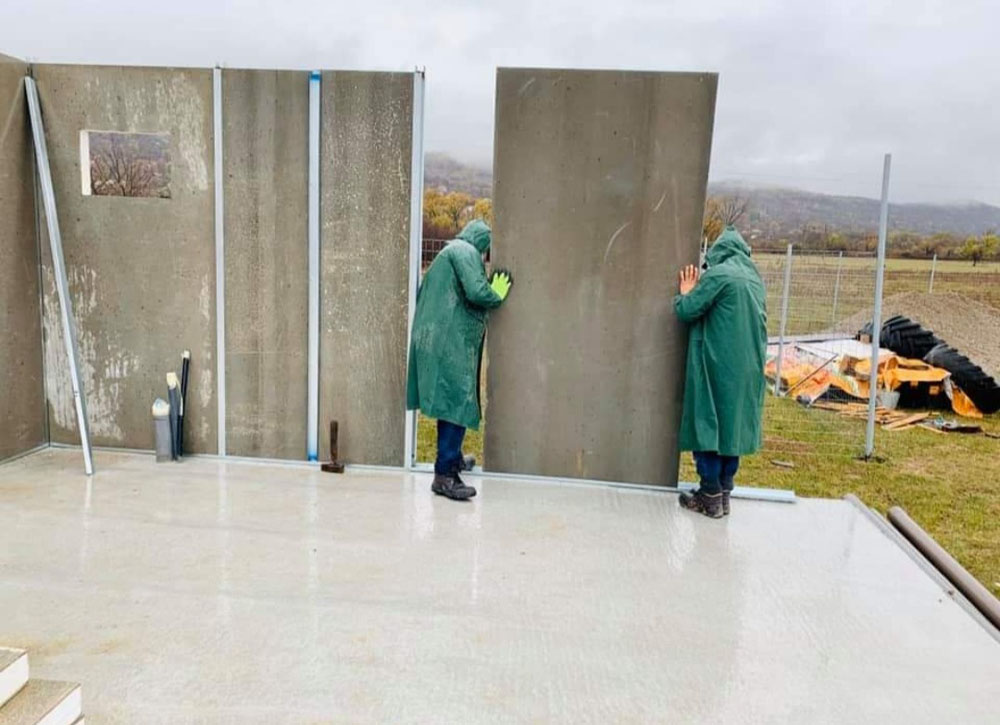

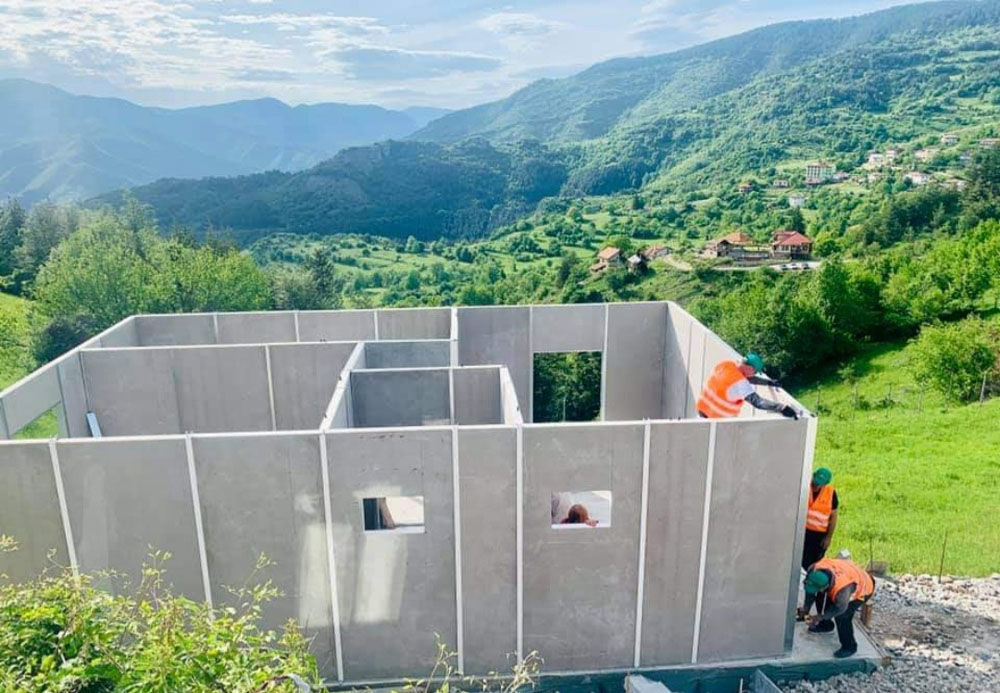

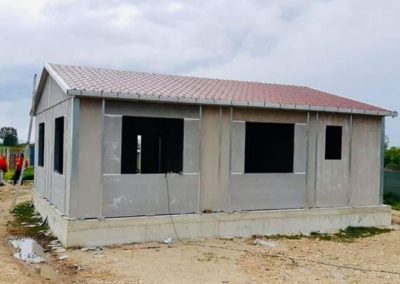

PAREDES EXTERIORES
(Altura: 2500/2800 / 3000 mm; Densidad: 140/100 / 60 mm) Panel de prensa
SUPERFICIE EXTERIOR – Tablero aglomerado densamente cementado de 8 mm (Betopan)
SUPERFICIE INTERNA – Tablero aglomerado cementado de 8 mm (Betopan)
ELEMENTOS COMBINADOS – La máquina perfiladora de rodillos para galvanizar en su totalidad se retira de la máquina AISLAMIENTO 120/80/40 mm densidad 16 kg / m³ Espuma de poliestireno

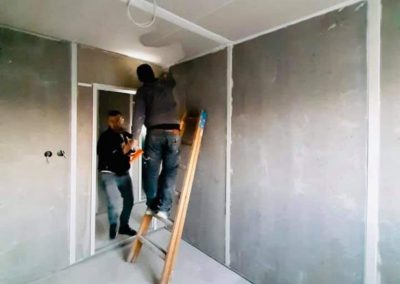

PAREDES INTERIORES
(Altura: 3000/2800 / 25000 mm; Densidad: 140/100 / 60 mm) Panel de prensa
SUPERFICIE EXTERIOR – Tablero aglomerado densamente cementado de 8 mm (Betopan)
SUPERFICIE INTERNA – Tablero aglomerado cementado de 8 mm (Betopan)
ELEMENTOS COMBINADOS – La máquina perfiladora de rodillos para galvanizar en su totalidad se retira de la máquina AISLAMIENTO 120/80/40 mm densidad 16 kg / m³ Espuma de poliestireno

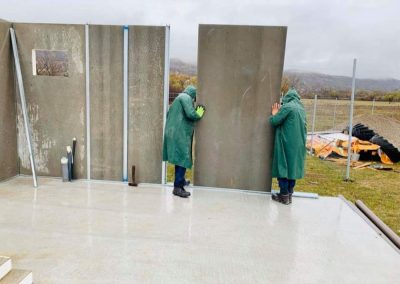

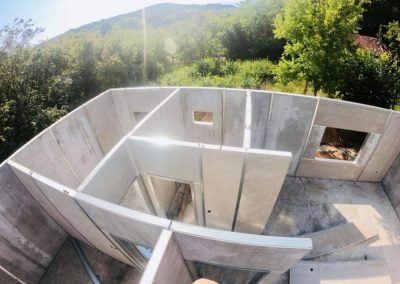

COMBINACIÓN DE PAREDES
Los elementos de conexión especiales y los perfiles en «H» se combinan con un sistema de agarre especial hecho de bordes plisados que no se oxidan por el empañamiento.

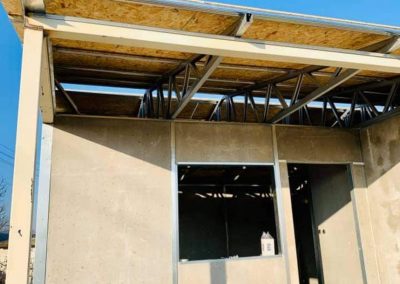

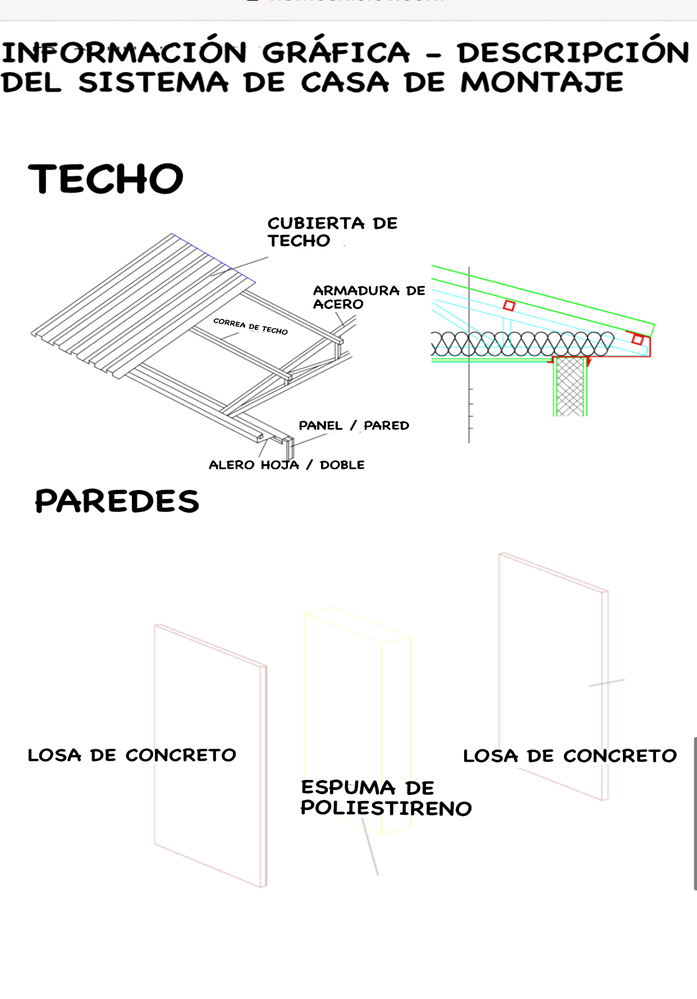

TECHO
Cobertura:
Espacio normal de placa de yeso de 10 mm de espesor
Espacio húmedo de placa de yeso con un espesor de 12 mm
Elementos combinados – Elementos de fijación pintados electrostáticamente de chapa galvanizada
Aislamiento – Lana de vidrio maciza con una densidad de 80 mm (según normas TSE)

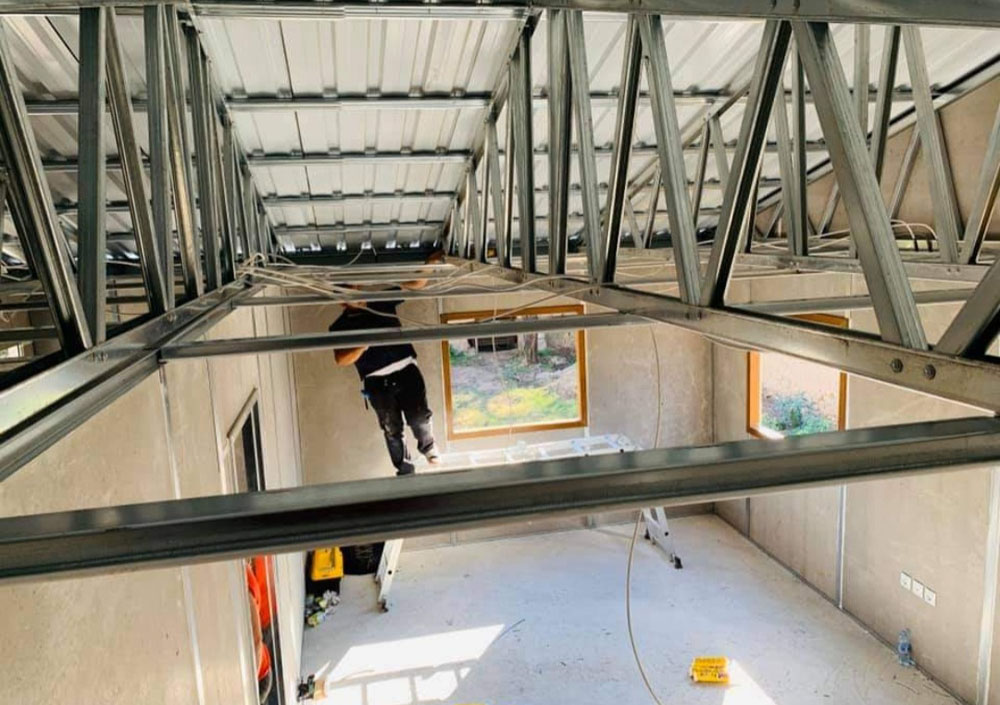

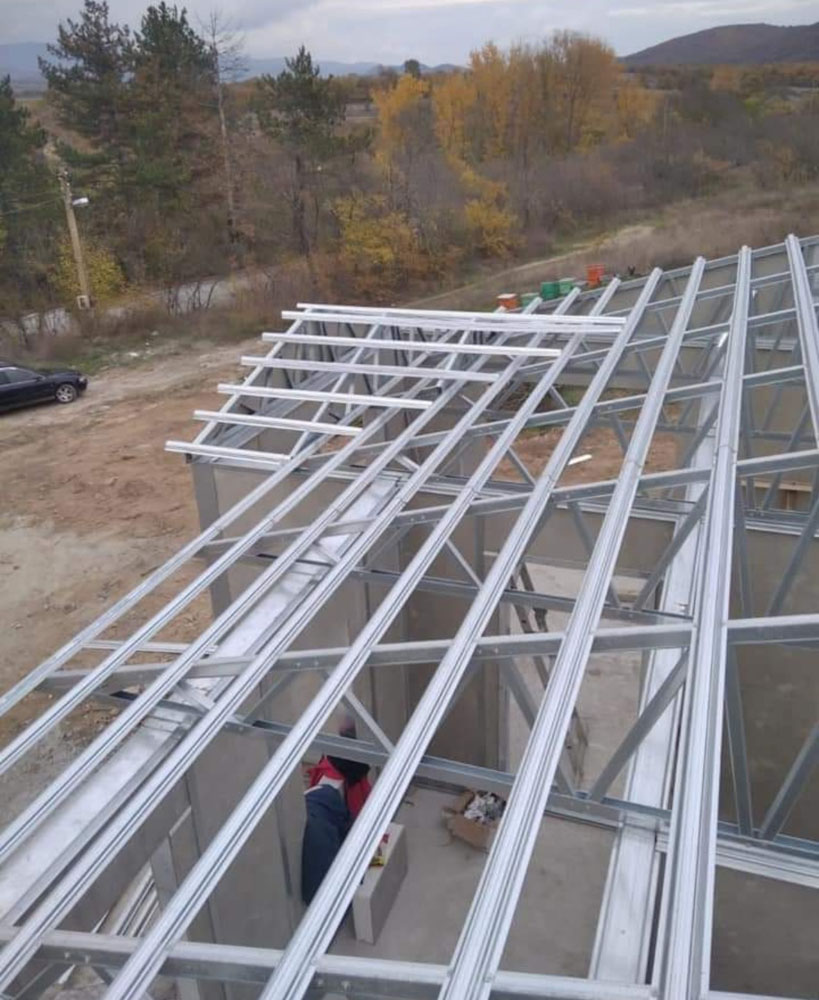

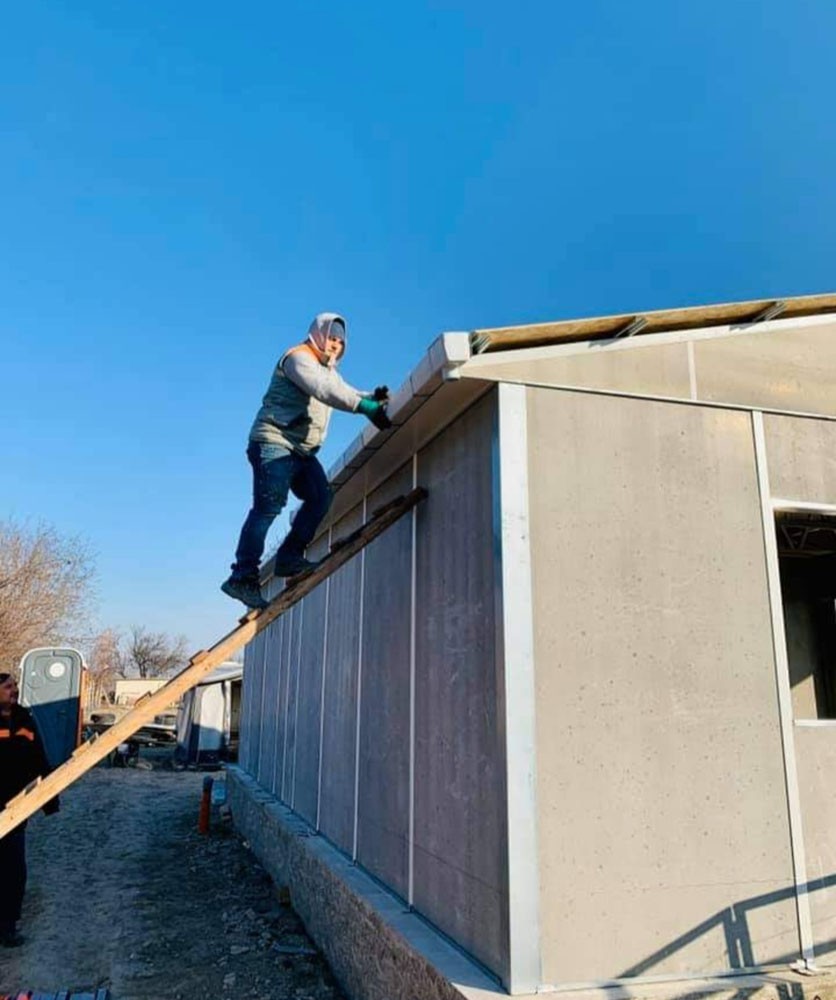

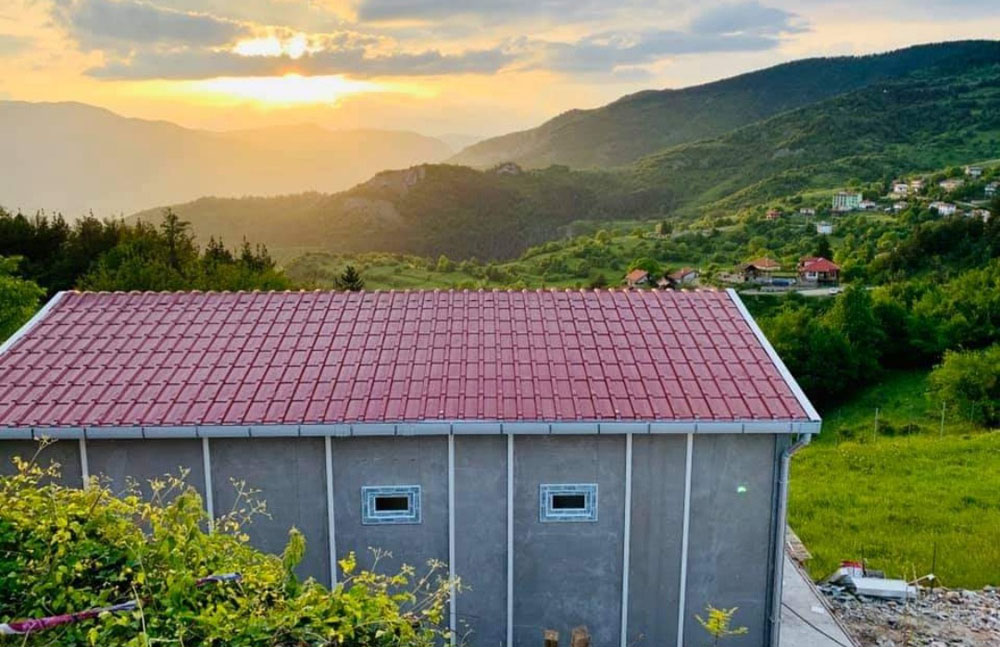

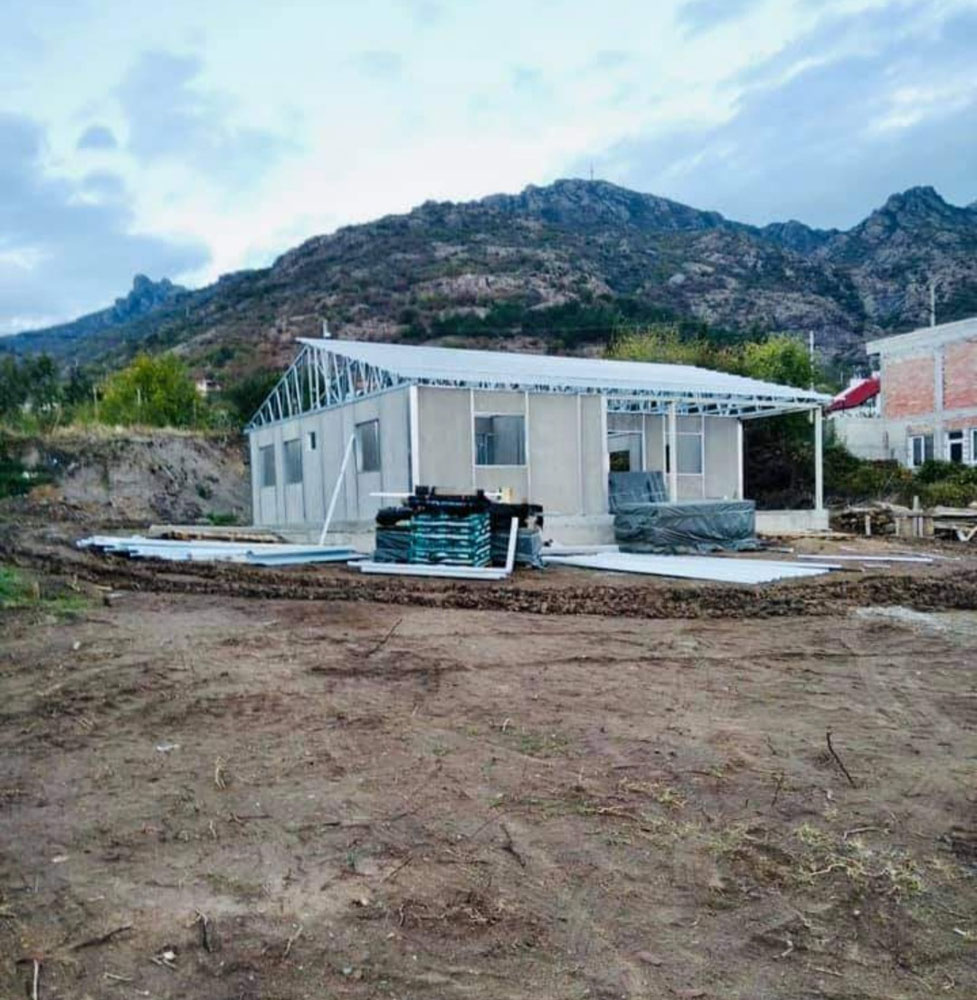

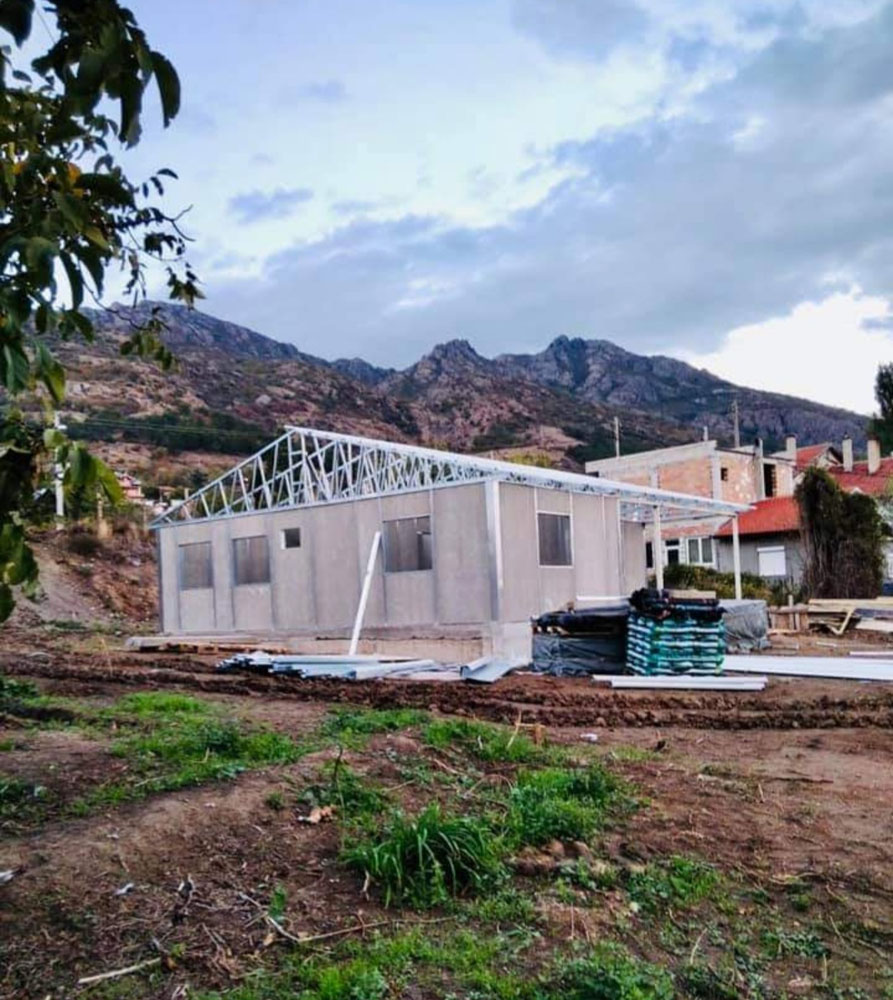

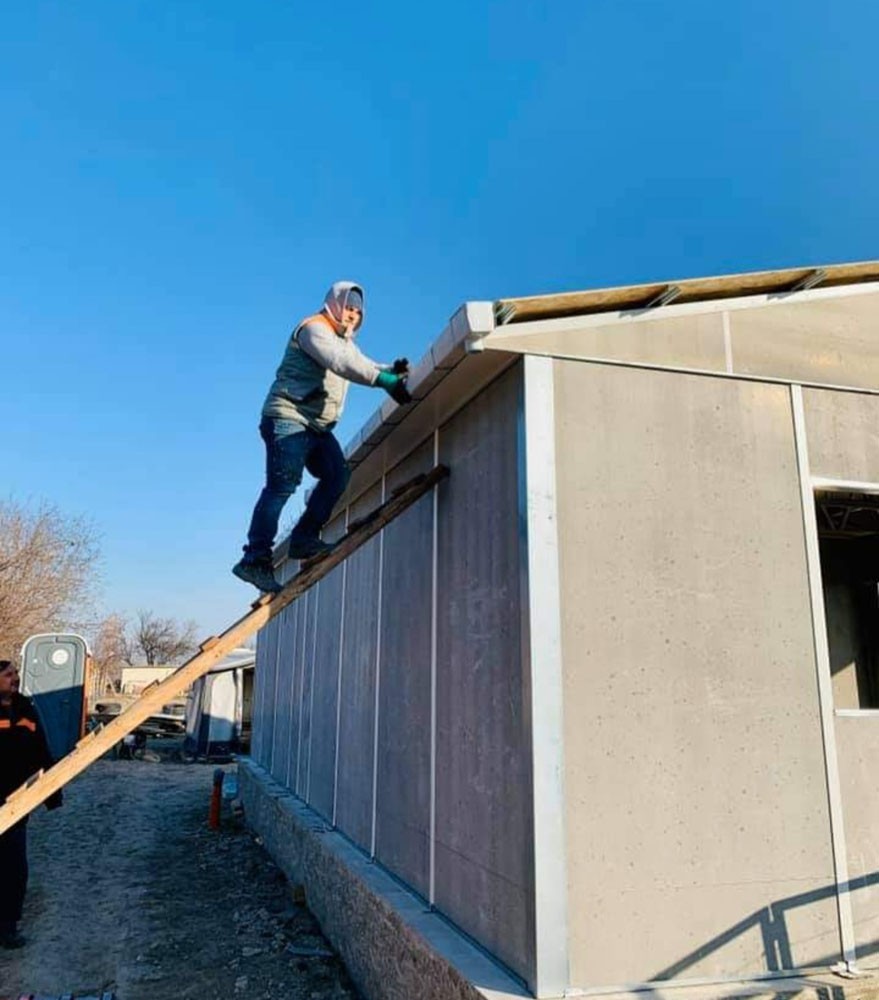

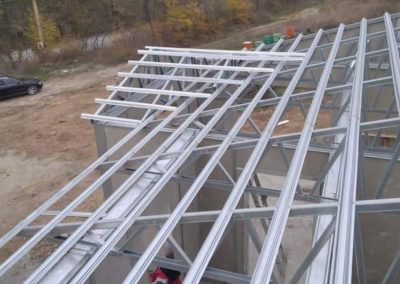

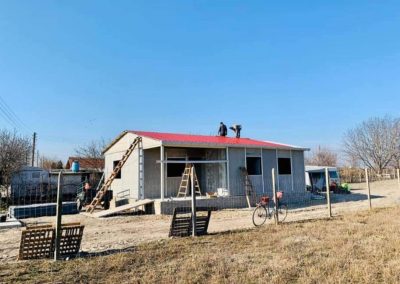

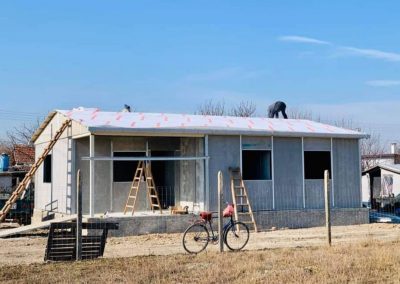

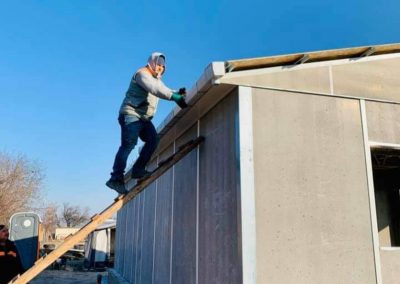

COBERTURA DE TECHO
Revestimiento: chapa trapezoidal pintada de 0,50 mm
Estructura de soporte – El sistema de soporte con calidad S320 GD + Z, AZ Erdemir con número: 1322 está hecho de perfiles de chapa galvanizada especialmente diseñados.

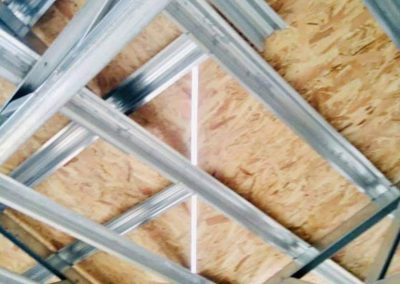

Vigas longitudinales del techo – Fabricadas en chapa galvanizada mediante máquina perfiladora de rodillos (1,2 mm)
Aleros – Cubiertos con chapa especial galvanizada torcida de 30 cm de ancho.
Azotea de PVC 150 mm, desagüe pluvial tipo cuadrado.

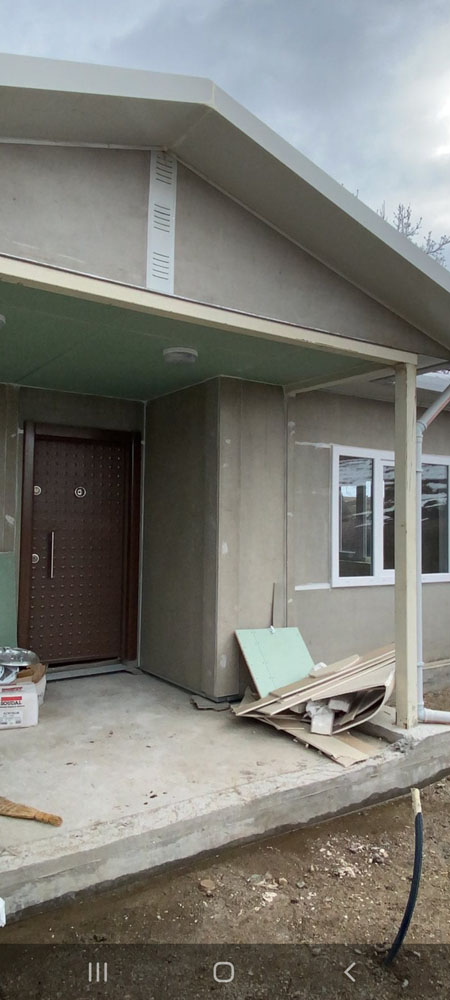

PUERTAS
Puertas interiores para casa prefabricada con tamaño 80 * 198 cm, con marco de metal, puerta tipo americana, con lado izquierdo y derecho en el mango.

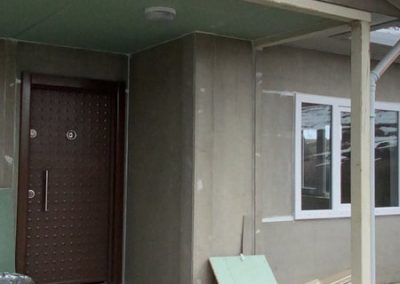

Puertas exteriores: Puerta de acero con tamaño 90 * 198 cm, puerta de acero con tamaño 90 * 250 cm.
(Según estándares TSE)

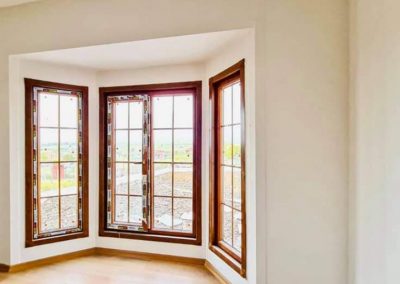

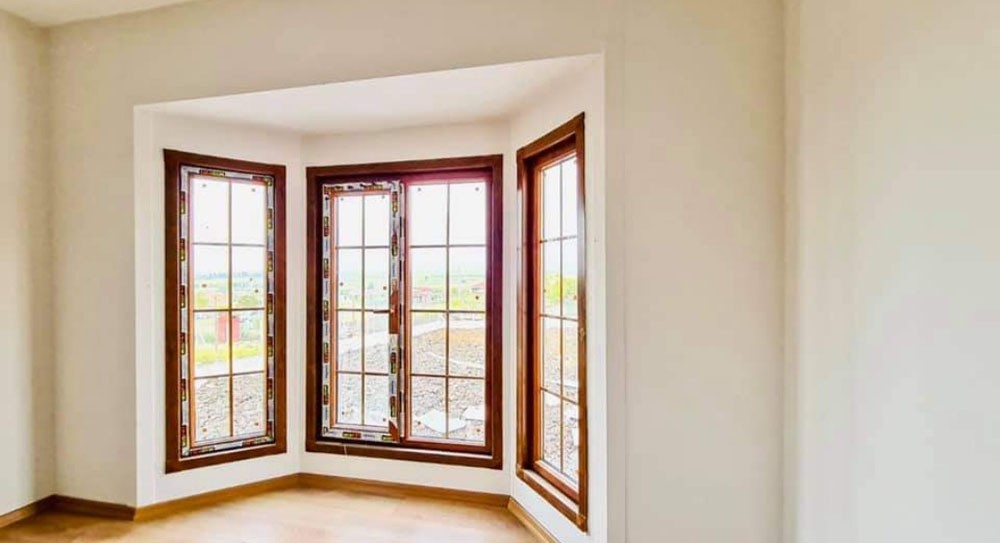

VENTANAS Y VIDRIOS para una casa prefabricada
Ventana – 120 * 100 con ventanas de PVC dimensionadas
Ventana pequeña – 60 * 40 con marco de PVC de tamaño
Carpintería: hecha de chapa metálica conformada en frío con un espesor de 1,2 mm
Ancho del perfil de la ventana – 60 mm – 3 focos. Vidrio de ventana – 4 + 12,5 + 4 mm, doble
POR FUERA
(Estándares TSE)
Pieza metálica: dos capas de imprimación y dos capas de pintura al óleo.
Lado interior: dos capas de pintura plástica.
Techo de casa prefabricado – Dos capas de pintura plástica.
INSTALACION ELECTRICA de una casa prefabricada
Cables de cable – 3 * 2.5 según los estándares Nym TSE.
Contactos y botones (según TSE)
Iluminación: iluminación fluorescente 2 * 40.
Baño e inodoro – Iluminado con la ayuda de globos de luz redondos.
Encima de la puerta: hay un globo terráqueo en la puerta exterior.

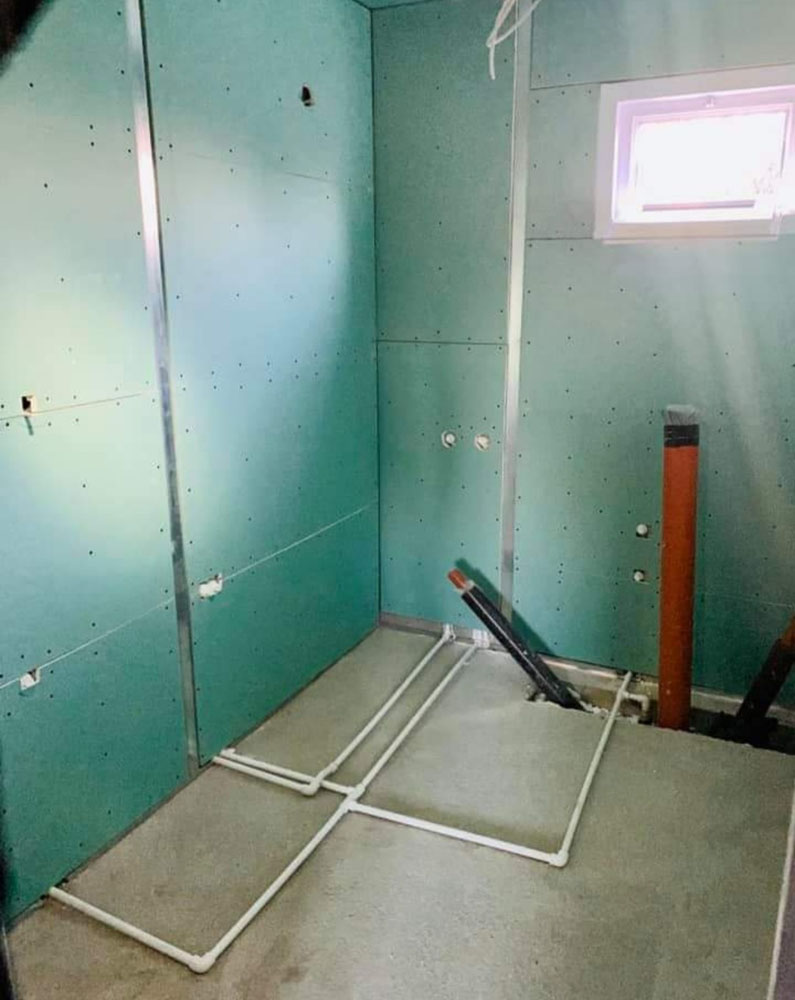

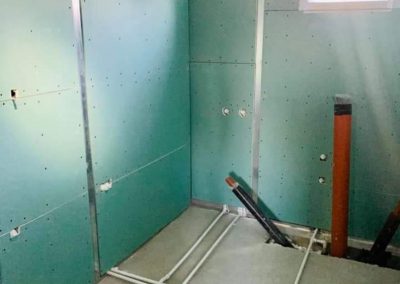

INSTALACION BAÑO
(Según los estándares TSE para casa prefabricada)
Tuberías de agua potable – Tubería de PVC
Tuberías de aguas residuales – Tubería de PVC
Vitrificación y herrajes
TRANSICIÓN
(para contenedores de dos y una planta y casa prefabricada)
Carcasa – Paneles terminados de láminas galvanizadas fundidas especiales formadas entre sí
Recubrimiento superior – Betopan con una densidad de 16 mm
Techo suspendido – Placa de yeso laminado con una densidad de 12 mm
Aislamiento: lana de vidrio con una densidad de 100 mm
Carga: calculada a 400 kg / m2.
ESCALERA
(para contenedores de dos y una planta y casa prefabricada)
Carcasa – De estructuras metálicas hechas de perfiles tipo caja.
Recubrimiento: hormigón con una densidad de 16 mm
Pintura: doble capa de imprimación y doble capa de pintura al óleo
Barandilla de casa prefabricada – De perfiles
